LED Ekranda Isı Yönetimi: Havalandırma ve Soğutma Rehberi
LED ekranlar çalışırken güç elektroniği, LED modüller ve kontrol bileşenleri ısı üretir. Dış ortamda buna güneşin kabin ve cephe üzerindeki etkisi de eklenir. Isı güvenli biçimde uzaklaştırılamazsa ekranda bölgesel sıcaklık farkları, kararsız çalışma, erken bileşen yıpranması veya beklenmeyen kapanmalar görülebilir. Bu yüzden termal tasarım, montaj bittikten sonra fan eklemekten daha kapsamlı bir iştir.
Doğru yaklaşım; ekranın çalışma senaryosunu, kabin yapısını, çevredeki hava hareketini ve servis koşullarını birlikte ele almaktır. Dış ortam ürün seçenekleri için outdoor LED ekran sayfasını, elektrik yüklerinin planlanması için enerji tüketimi ve elektrik altyapısı rehberini inceleyebilirsiniz.
LED ekranda ısı nereden gelir?
- LED modüllerin içerik ve parlaklık düzeyine bağlı güç tüketimi
- Güç kaynakları, alıcı kartlar ve diğer elektronik bileşenler
- Koyu renkli kabin yüzeylerinin güneş ışınımını soğurması
- Kapalı servis hacminde veya cephe boşluğunda biriken sıcak hava
- Yan yana yerleşen ekipmanların birbirinin egzoz havasını çekmesi
Bir ekranın ortalama elektrik tüketimi, en sıcak noktayı tek başına açıklamaz. Yerel hava akışı zayıfsa düşük toplam güçte bile belirli bir kabin veya güç kaynağı diğerlerinden daha sıcak çalışabilir. Bu nedenle yalnızca toplam kapasite değil, sıcaklığın yüzey boyunca dağılımı izlenmelidir.
Pasif havalandırma ne zaman yeterli olabilir?
Doğal hava hareketinden yararlanan pasif tasarımda hava giriş ve çıkış yolları, sıcak havanın yükselmesi ve servis hacminin geometrisi dikkate alınır. Fan bulunmaması bakım ihtiyacını azaltabilir; ancak dar bir cephe boşluğu, güneş alan kapalı kutu veya tıkanmaya açık menfezler pasif akışı sınırlayabilir.
Pasif çözüm seçilecekse hava yolunun gerçek montaj koşulunda açık kalacağı doğrulanmalıdır. Reklam kaplaması, sonradan eklenen yalıtım veya kablo demetleri menfezleri kapatmamalıdır. Yağmur ve toza karşı koruma ile hava geçişi arasında dengeli bir detay gerekir.
Aktif soğutma nasıl planlanır?
Fanlı havalandırma
Fanlar kontrollü hava debisi sağlayabilir; fakat filtre, rulman, gürültü, titreşim ve elektrik beslemesi yeni bakım kalemleri oluşturur. Hava girişinin kirli egzoz, yoğun toz veya sıcak yüzey yakınına yerleştirilmemesi gerekir. Fan arızasının nasıl algılanacağı ve sistemin bu durumda nasıl davranacağı da belirlenmelidir.
İklimlendirilmiş kabin veya servis hacmi
Çevresel koşulların ağır olduğu ya da ekipman yoğunluğunun yüksek olduğu projelerde kapalı bir hacmin iklimlendirilmesi değerlendirilebilir. Bu yaklaşımda yoğuşma suyu tahliyesi, kapıların açılma sıklığı, hava sızdırmazlığı, bakım alanı ve iklimlendirme arızası senaryosu birlikte planlanır.
Ölçüm ve izleme nasıl yapılmalı?

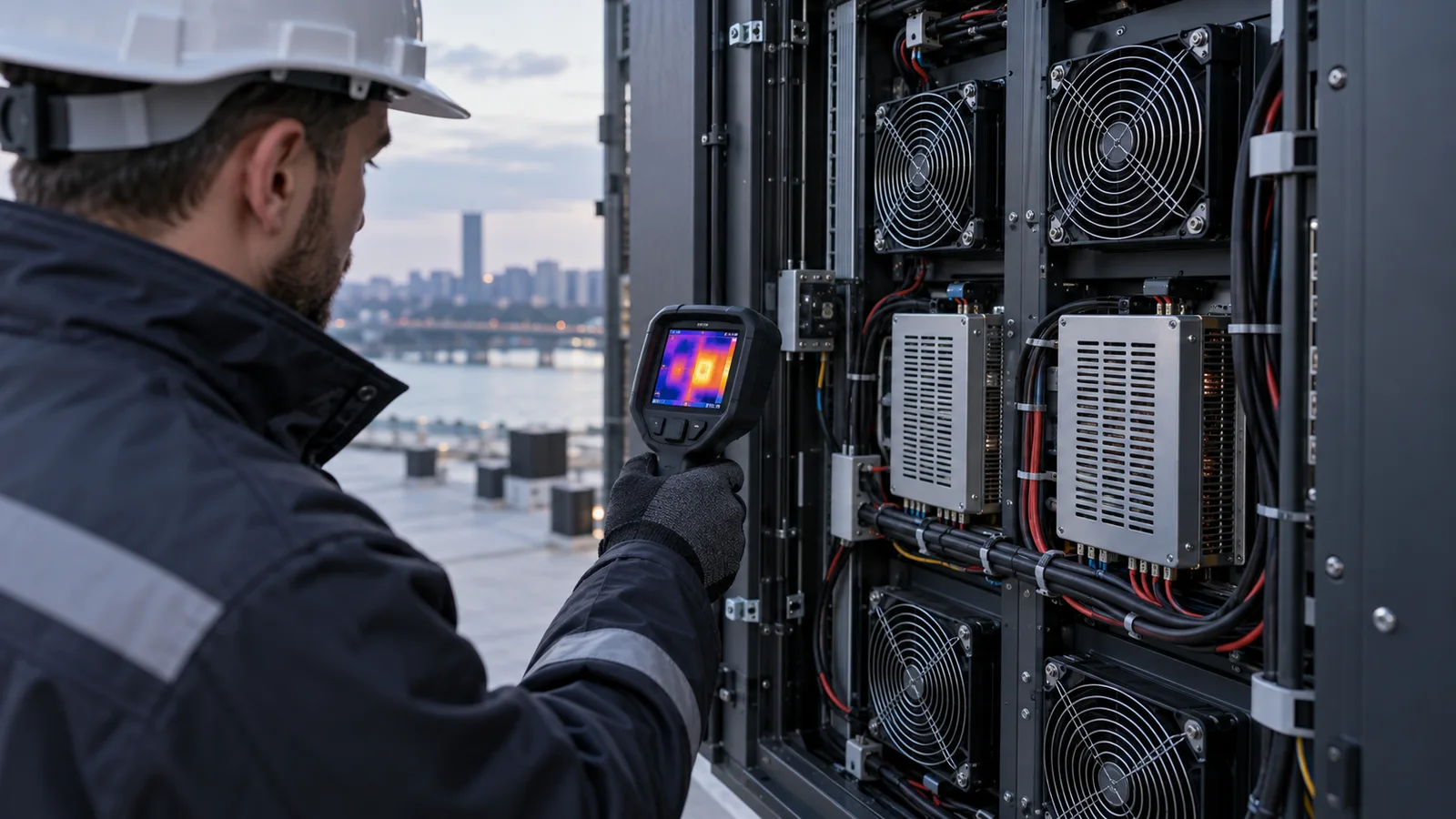

Devreye alma sırasında ekran farklı içerik ve parlaklık senaryolarında çalıştırılmalı; kabin içi hava, kritik bileşenler ve çıkış havası gözlemlenmelidir. Termal kamera, yüzeydeki sıcak bölgeleri bulmaya yardımcı olur; ancak parlak metal yüzeylerde ölçüm yorumu dikkat gerektirir. Mümkünse cihaz verileri, üretici tanımları ve temaslı sensörlerle çapraz kontrol yapılmalıdır.
- Güneş alan ve gölgede kalan ekran bölgelerini ayrı kontrol edin.
- Fan ve filtrelerin erişilebilir, temizlenebilir ve değiştirilebilir olduğunu doğrulayın.
- Hava giriş ve çıkışlarının kısa devre yapmadığını gözlemleyin.
- Alarm, otomatik kısma veya güvenli kapanma davranışını test edin.
- İlk ölçümleri daha sonraki bakım kontrolleri için referans olarak saklayın.
Sık yapılan planlama hataları
Ekranın arkasını tamamen kapatmak, menfez alanını yalnızca çizimde bırakmak, kablo demetlerini hava yoluna yığmak ve bakım için erişilemeyen filtre kullanmak yaygın sorunlardır. Bir başka hata da tüm yıl için tek ortam sıcaklığı varsaymaktır. Cephe yönü, mevsim, yayın saati ve içerik parlaklığı farklı termal senaryolar oluşturur.
Teklif öncesi ısı yönetimi kontrol listesi
- Ekranın güneş alma saatleri ve cephe yönü kaydedildi mi?
- Kabin arkasındaki net servis hacmi ve hava yolu ölçüldü mü?
- Aktif soğutma varsa fan, filtre ve alarm sorumlulukları tanımlandı mı?
- Yoğuşma ve drenaj yolu termal tasarımla birlikte ele alındı mı?
- Kurulum sonrası ölçüm ve periyodik bakım yöntemi belirlendi mi?
Sonuç: soğutma kararını gerçek çalışma senaryosuyla verin
LED ekran ısı yönetimi, ürün kataloğundaki sıcaklık aralığını kontrol etmekle bitmez. Hava akışı, güneş yükü, güç dağılımı ve bakım erişimi gerçek sahada doğrulanmalıdır. Projenize uygun kabin, havalandırma ve servis yaklaşımını değerlendirmek için ZAOG Display hizmetlerini inceleyebilir ve teknik ekiple iletişime geçebilirsiniz.
