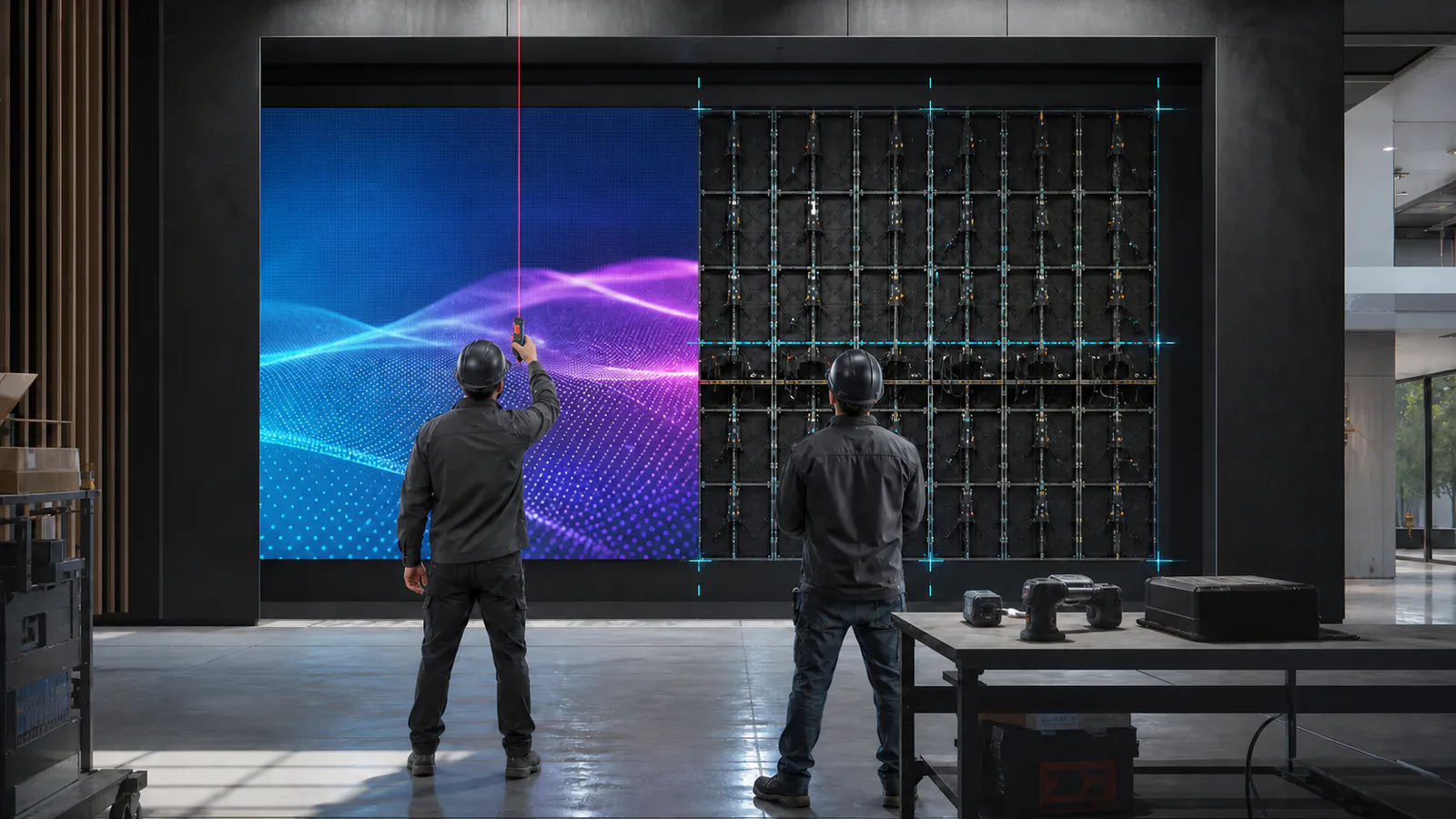

LED Ekran Boyutu ve Çözünürlüğü Nasıl Hesaplanır?

LED ekran projelerinde “kaç metrekare?” sorusu tek başına yeterli değildir. Aynı fiziksel alan, farklı kabin dizilimleri ve piksel aralıklarıyla farklı çözünürlükler üretir. Sonuç; mimari boşluğa sığsa bile içerik oranıyla uyuşmayan, gereksiz kırpma yapan veya kontrol sisteminin kapasitesini aşan bir ekran olabilir. Bu nedenle fiziksel ölçü, modül düzeni, doğal çözünürlük ve içerik formatı birlikte planlanmalıdır.

Bu rehber, keşif aşamasında doğru soruları sormanıza yardımcı olur. Hızlı bir ön çalışma için LED ekran hesaplama aracını kullanabilir, ekran türlerini LED ekran çözümleri sayfasında inceleyebilirsiniz.

Fiziksel ölçü ile çözünürlük neden ayrı kavramlardır?

Fiziksel ölçü ekranın metre veya santimetre cinsinden genişlik ve yüksekliğidir. Çözünürlük ise yatay ve dikey piksel sayısını belirtir. Beş metre genişliğindeki iki ekran aynı büyüklükte görünse de piksel aralıkları farklıysa doğal çözünürlükleri aynı olmaz. İzleyici mesafesi ve gösterilecek içeriğin ayrıntı seviyesi bu iki değeri birbirine bağlar.

LED ekranlar çoğunlukla standart ölçülü modül veya kabinlerin yan yana getirilmesiyle oluşur. Bu nedenle teorik olarak istenen her santimetre ölçüsü uygulanamayabilir. Mimari açıklık önce ölçülür, ardından uygun kabinlerin tam sayılı dizilimi belirlenir.

Adım adım LED ekran ölçüsü nasıl planlanır?

1. Kullanılabilir alanı ve servis payını ölçün

Yalnızca görünen yüzeyi değil; taşıyıcı konstrüksiyon, havalandırma, enerji ve veri kabloları ile ön veya arka bakım erişimini de hesaba katın. Girinti, kolon, kapı ve cephe birleşimleri uygulama ölçüsünü etkileyebilir. Dış mekânda su tahliyesi ve rüzgâr yükü de proje ekibi tarafından ayrıca değerlendirilmelidir.

2. Kabin veya modül dizilimini belirleyin

Yaklaşık ekran genişliği, yatay kabin adedi ile bir kabinin genişliğinin çarpımına; ekran yüksekliği de dikey kabin adedi ile kabin yüksekliğinin çarpımına eşittir. Kesirli kabin kullanılamayacağı için nihai ölçü, seçilen ürünün mekanik yapısına göre netleşir. Modüler ürün örneklerini ürün kataloğunda karşılaştırabilirsiniz.

3. Doğal piksel çözünürlüğünü hesaplayın

Yaklaşık yatay piksel sayısı, ekran genişliğinin milimetre cinsinden değerinin piksel aralığına bölünmesiyle bulunur. Aynı işlem yükseklik için de yapılır. Örneğin 4.000 mm genişliğinde P2.5 bir yüzey yaklaşık 1.600 yatay piksel verir. Gerçek değer, seçilen modülün piksel matrisi ve tam dizilimi üzerinden doğrulanmalıdır.

4. En-boy oranını içerikle eşleştirin

Standart video çoğu zaman 16:9 hazırlanır; ancak LED ekran mimariye göre çok geniş, dikey veya özel formda olabilir. Böyle bir ekranda standart videoyu zorla büyütmek yerine ekranın doğal oranına uygun şablon hazırlanmalıdır. Aksi hâlde önemli görsel alanlar kesilir, boş bantlar oluşur veya görüntü bozulur.

Kontrol sistemi kapasitesi neden baştan hesaplanmalı?

Toplam piksel sayısı yalnızca içerik tasarımını değil, görüntü işlemci ve gönderici sistemin yükünü de belirler. Birden fazla çıkış kullanılması, ekranın bölgelere ayrılması veya yedekli sinyal planlanması gerekebilir. Kontrol cihazı seçimi; çözünürlük, yenileme ihtiyacı, giriş kaynakları ve uzaktan yönetim senaryosuyla birlikte yapılmalıdır.

Projeden önce yanıtlanması gereken 7 soru

1. Mimari açıklığın net genişliği ve yüksekliği nedir?

2. En yakın ve tipik izleme noktaları nerededir?

3. Ekranda video, büyük kampanya mesajı veya ayrıntılı veri mi gösterilecek?

4. İçerik yatay, dikey ya da özel bir oranda mı hazırlanacak?

5. Ön servis mi, arka servis mi mümkündür?

6. Kontrol cihazına hangi kaynaklar bağlanacaktır?

7. Gelecekte ekranın büyütülmesi veya farklı bölgelere ayrılması bekleniyor mu?

Sık yapılan hatalar

Ekran ölçüsünü yalnızca duvarın boşluğuna göre seçmek, kabin ölçülerini geç değerlendirmek ve tasarım ekibine doğal çözünürlüğü bildirmemek en yaygın hatalardır. Bir diğer hata, bilgisayar çıkış çözünürlüğü ile LED ekranın doğal piksel matrisini aynı şey sanmaktır. Görüntü işlemci sinyali ölçekleyebilir; fakat iyi sonuç için içerik mümkün olduğunca gerçek oran ve çözünürlük dikkate alınarak hazırlanmalıdır.

Sonuç: ekranı, kontrolü ve içeriği tek sistem olarak planlayın

Doğru hesap, metrekaresi uygun bir ekran bulmaktan daha fazlasıdır. Mekanik dizilim, piksel matrisi, kontrol kapasitesi ve içerik oranı aynı proje dosyasında buluştuğunda kurulum sonrası sürprizler azalır. Alan ölçünüzü ve kullanım senaryonuzu paylaşarak teknik yerleşimi netleştirmek için projelendirme hizmetlerini inceleyebilir veya ZAOG Display ile iletişime geçebilirsiniz.
