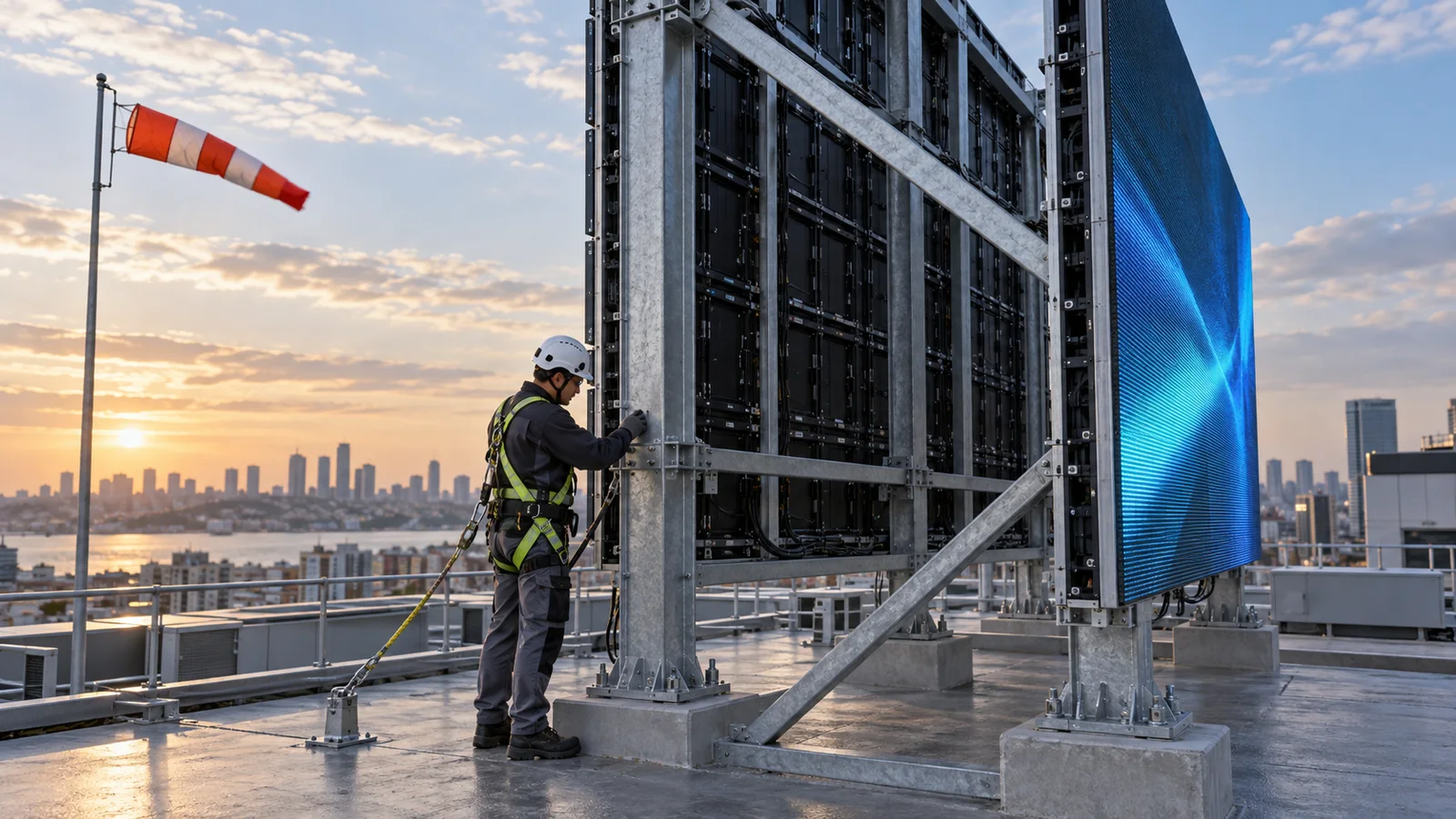

Outdoor LED Ekran Rüzgâr Yükü ve Taşıyıcı Sistem Rehberi
Outdoor LED ekranın görüntü kalitesi kadar, yapıya nasıl bağlandığı da projenin güvenliğini ve işletilebilirliğini belirler. Büyük bir ekran yüzeyi rüzgârı karşılayan bir cephe gibi davranabilir. Bu nedenle kabin ağırlığını taşıyabilen bir çerçeve hazırlamak tek başına yeterli değildir; rüzgâr etkisi, bağlantı noktaları, mevcut yapının kapasitesi, titreşim ve bakım erişimi aynı tasarımın parçalarıdır.
Bu rehber, rüzgâr yükü ve taşıyıcı sistem kararında proje sahibinin hangi bilgileri istemesi gerektiğini açıklar. Ürün sınıfını değerlendirmek için outdoor LED ekran çözümlerini, saha verilerinin nasıl toplanacağını görmek için LED ekran keşif kontrol listesini inceleyebilirsiniz.
Rüzgâr yükü neden ekran ağırlığından ayrı değerlendirilir?
Ekranın kendi ağırlığı çoğunlukla sabit ve düşey bir etkidir. Rüzgâr ise ekranın konumuna, yüksekliğine, çevredeki yapılara ve yüzey geometrisine göre yönü ve büyüklüğü değişebilen bir etkidir. Çatı üstü, bina cephesi, yol kenarı totemi ve zemine oturan bağımsız ekran aynı ölçüde olsa bile aynı bağlantı çözümünü kullanmamalıdır.
Ön veya arka yüzeyde oluşan basınç, emme etkisi ve kenar bölgelerindeki yerel yükler; çerçeve elemanlarını, ankrajları ve mevcut yapıya aktarılan kuvvetleri etkileyebilir. Tasarım girdileri yetkili mühendis tarafından proje konumu ve yürürlükteki gereklilikler dikkate alınarak belirlenmelidir.
Taşıyıcı sistem hangi bileşenlerden oluşur?
Ana çelik veya alüminyum çerçeve
Ana çerçeve ekran kabinlerini aynı düzlemde tutar ve yükleri bağlantı noktalarına aktarır. Profil kesiti seçilirken yalnızca dayanım değil, sehim sınırı da değerlendirilmelidir. Fazla hareket eden bir yüzey kabin birleşimlerinde açıklık, görüntü düzleminde bozulma ve su sızdırmazlık detaylarında zorlanma oluşturabilir.
İkincil bağlantılar ve kabin montajı
Kabinlerin ray, braket veya doğrudan bağlantı ile sabitlenmesi; üreticinin bağlantı geometrisiyle uyumlu olmalıdır. Sahada delik büyütme, rastgele ara parça kullanma veya kabini taşıyıcı eleman gibi değerlendirme montaj standardını bozabilir. Modül ve kabin dizilimi baştan netleşmeden konstrüksiyon imalatına geçilmemelidir.
Ankraj ve mevcut yapı
Ankrajın taşıyabileceği yük kadar bağlandığı beton, çelik ya da duvar sisteminin durumu da önemlidir. Cephe kaplaması veya yalıtım katmanı taşıyıcı kabul edilmemeli; yük yolu ana yapıya kadar tarif edilmelidir. Mevcut yapılarda malzeme durumu ve bağlantı bölgesi saha incelemesiyle doğrulanmalıdır.
Servis erişimi statik tasarımı nasıl etkiler?
Arka servis koridoru, platform, merdiven, kapak ve güvenli çalışma alanı taşıyıcı tasarıma ek yük ve geometrik kısıt getirir. Ön servisli bir sistemde bile güç kaynağı, kontrol ekipmanı ve kablo güzergâhına erişim planlanmalıdır. Bakım personelinin ekrana ulaşmak için kabinlere basması veya geçici düzenek kurması gerekmemelidir.
- Servis kapaklarının rüzgâr altında güvenli açılma ve sabitlenme biçimini belirleyin.
- Yürüme platformu ve korkuluk gereksinimini proje aşamasında değerlendirin.
- Kablo geçişlerini keskin kenarlardan ve suyun birikeceği ceplerden uzak tutun.
- Modül veya kabin değişim yönünde yeterli çalışma boşluğu bırakın.
Teklif dosyasında hangi veriler bulunmalı?
- Ekranın net ölçüsü, toplam kabin dizilimi ve yaklaşık sistem ağırlığı
- Montaj kotu, cephe yönü ve çevredeki rüzgârı etkileyen yapılar
- Taşıyıcı sistemin malzemesi, yüzey koruması ve bağlantı şeması
- Mevcut yapıya aktarılan tasarım reaksiyonları ve ankraj yaklaşımı
- Servis yöntemi, erişim güzergâhı ve çalışma platformu
- İmalat, montaj ve kurulum sonrası kontrol sorumlulukları
Bu bilgiler olmadan yalnızca metrekare üzerinden yapılan karşılaştırma, farklı kapsamları eşitmiş gibi gösterebilir. Ekran, konstrüksiyon, elektrik, veri ve montaj kalemlerinin sınırları tekliflerde açıkça yazılmalıdır.
Kurulum sonrası hangi kontroller yapılmalı?
Montaj tamamlandığında kabin düzlemi, bağlantı elemanları, ankrajlar, korozyon koruması, kablo sabitlemeleri ve servis erişimi kayıt altına alınmalıdır. Gevşeklik, kaplama hasarı veya su biriktiren bir detay görülürse yayın başlamadan düzeltilmelidir. Sistem devreye alma adımlarını yapılandırmak için kurulum sonrası kabul testi rehberinden yararlanabilirsiniz.
Sonuç: yük yolunu ekrandan ana yapıya kadar planlayın
Outdoor LED ekran taşıyıcısı, sonradan eklenen bir metal çerçeve değil; ekranın konumu, rüzgâr etkisi, kabin sistemi ve bakım yöntemiyle birlikte tasarlanan bir proje bileşenidir. Benzer uygulamaları görmek için ZAOG Display referanslarını inceleyebilir, saha ve konstrüksiyon gereksinimlerinizi değerlendirmek için iletişime geçebilirsiniz.
